وت فوتوپلیمریزیشن (Vat Photopolymerization) چیست؟

تصور کنید به جای اینکه یک نازل، رشته‌ای از پلاستیک مذاب را لایه لایه روی هم قرار دهد، یک مخزن پر از رزین مایع حساس به نور در اختیار دارید و یک منبع نور و فقط بخش‌هایی از آن را که باید جامد شوند، با دقت بسیار بالا پخت می‌کند. نتیجه می‌تواند قطعه‌ای با جزئیات بسیار ظریف، سطحی صاف و هندسه‌ای پیچیده باشد؛ ویژگی‌هایی که یکی از مهم‌ترین دلایل محبوبیت چاپگرهای سه‌بعدی رزینی است.

این خانواده از فرایندها با نام وت فوتوپلیمریزیشن (Vat Photopolymerization) شناخته می‌شود و فناوری‌هایی مانند استریولیتوگرافی (Stereolithography یا SLA)، پردازش نوری دیجیتال (Digital Light Processing یا DLP) و گونه‌های مبتنی بر نمایشگر LCD را در بر می‌گیرد. در سال‌های اخیر نیز فناوری‌های پیوسته مانند CLIP/CDLP، چاپ چندماده‌ای، مواد کامپوزیتی و حتی چاپ سرامیک و فلز با استفاده از پیش‌ماده‌های فوتوکیورشدنی، دامنه کاربرد این روش را بسیار فراتر از ساخت نمونه‌های اولیه برده‌اند.

در این مقاله بررسی می‌کنیم Vat Photopolymerization دقیقاً چگونه کار می‌کند، چه تفاوتی میان SLA، DLP و LCD وجود دارد، چه موادی در آن استفاده می‌شود، چرا این فناوری به دقت بالایی شهرت دارد، مهم‌ترین محدودیت‌های آن چیست و آینده چاپ سه‌بعدی رزینی به کدام سمت می‌رود.

وت فوتوپلیمریزیشن (Vat Photopolymerization یا VPP) یکی از فناوری های اصلی ساخت افزایشی (Additive Manufacturing یا AM) است که در آن یک مخزن یا محفظه حاوی ماده فوتوپلیمری قرار دارد و نور با طول موج مناسب، بخش‌های مشخصی از ماده را جامد می‌کند.

در ساده‌ترین حالت، مدل سه‌بعدی ابتدا در نرم‌افزار اسلایسر (Slicer) به مجموعه‌ای از مقاطع دوبعدی تقسیم می‌شود. سپس چاپگر هر مقطع را با استفاده از نور به رزین منتقل می‌کند و لایه‌های متوالی در نهایت قطعه سه‌بعدی را تشکیل می‌دهند.

رزین فوتوپلیمری معمولاً از ترکیبی از مونومرها (Monomers)، الیگومرها (Oligomers)، آغازگر نوری (Photoinitiator یا PI) و افزودنی‌های عملکردی تشکیل می‌شود [ نگران نباشید! جلو تر و در ادامه مقاله همه این ترکیبات توضیح داده خواهد شد]. زمانی که نور با طول موج مناسب به رزین می‌تابد، آغازگر نوری فرایند واکنش را فعال کرده و زنجیره‌های پلیمری و پیوندهای عرضی تشکیل می‌شوند؛ در نتیجه، ماده از حالت مایع به جامد تبدیل می‌شود. پژوهش‌های جدید دامنه طول موج‌های مورد استفاده در این خانواده را تقریباً در محدوده ۳۵۵ تا ۴۷۰ نانومتر گزارش کرده‌اند، هرچند طول موج دقیق به سیستم چاپ و شیمی رزین وابسته است.

آیا Vat Photopolymerization همان SLA است؟

خیر. این یکی از مهم‌ترین نکاتی است که هنگام مطالعه چاپ سه‌بعدی رزینی باید در نظر گرفت.

SLA (Stereolithography) یک فناوری مشخص در خانواده Vat Photopolymerization است، نه نام کل این خانواده. در واقع، VPP یک عنوان کلی برای فرایندهای مختلفی است که ماده photosensitive (حساس به نور) را با نور جامد می‌کنند و SLA، DLP، برخی سیستم‌های LCD و فناوری‌های پیوسته در این مجموعه قرار می‌گیرند.

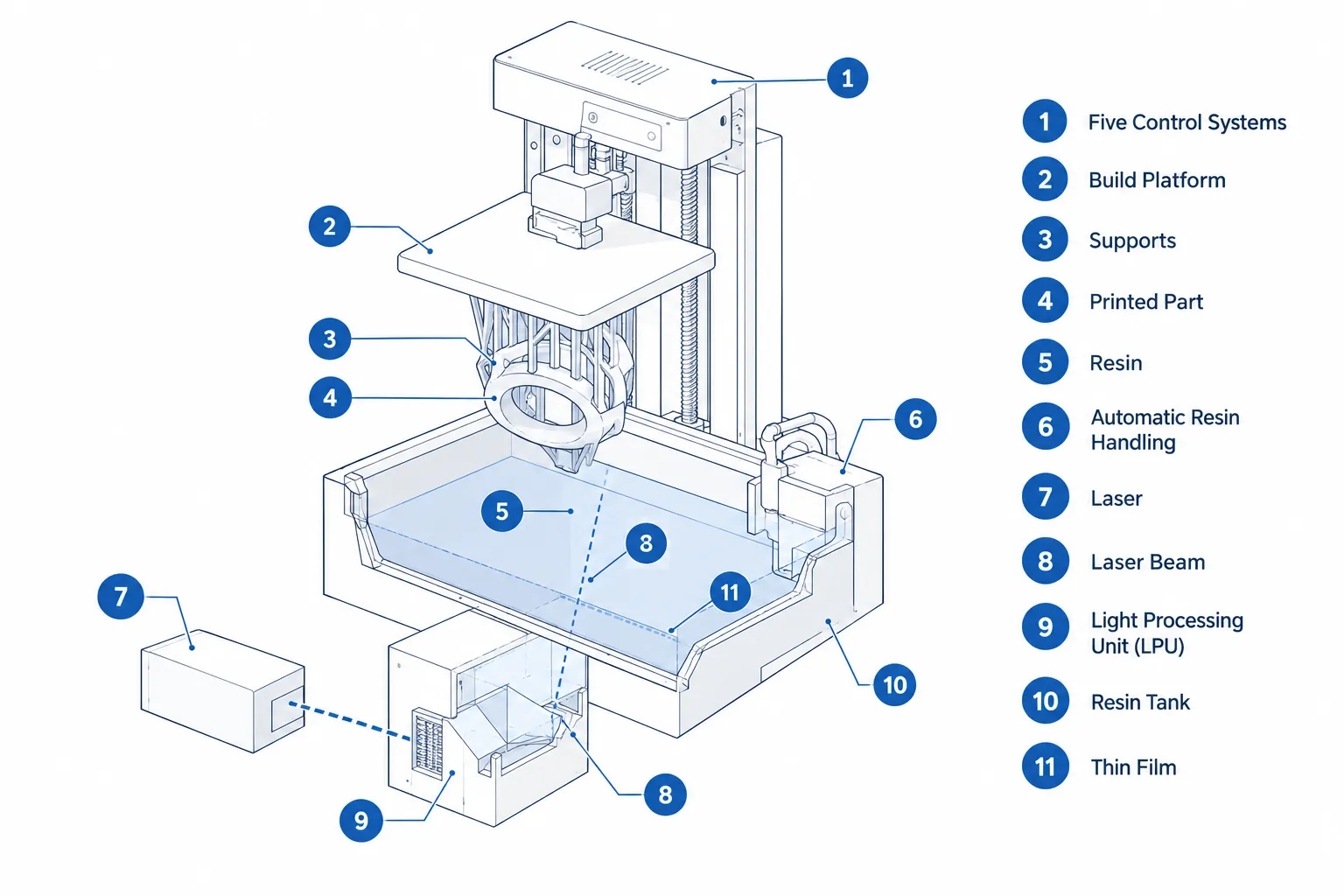

اگر عملکرد یک چاپگر رزینی را ساده کنیم، چرخه چاپ معمولاً شامل سه اتفاق اصلی است:

۱. تابش نور و پخت یک لایه

منبع نور، الگوی مربوط به یک مقطع از مدل را روی رزین اعمال می‌کند. بسته به نوع دستگاه، این نور می‌تواند توسط لیزر (Laser)، پروژکتور دیجیتال (Digital Projector) یا سامانه‌های مبتنی بر LCD کنترل شود.

در همین مرحله، بخش‌هایی از رزین که انرژی نوری کافی دریافت کرده‌اند، پلیمریزه و جامد می‌شوند.

۲. حرکت پلتفرم ساخت

پس از تشکیل لایه، پلتفرم ساخت (Build Platform) جابه‌جا می‌شود تا شرایط لازم برای تشکیل لایه بعدی ایجاد شود. جهت و نوع حرکت به ساختار دستگاه و اینکه سیستم از طراحی بالا به پایین (Top-Down) یا پایین به بالا (Bottom-Up) استفاده می‌کند، بستگی دارد.

۳. تجدید لایه رزین

رزین باید دوباره در ناحیه ساخت قرار بگیرد تا امکان پخت لایه بعدی فراهم شود. این مرحله در ظاهر ساده است، اما یکی از چالش‌های مهم VPP به شمار می‌رود؛ زیرا جدا شدن قطعه از سطح تماس، حرکت پلتفرم و پر شدن مجدد فضای رزین می‌تواند روی سرعت چاپ، پایداری فرایند و گرمای ایجادشده تأثیر بگذارد.

این چرخه بارها تکرار می‌شود تا تمام مقاطع مدل به یک قطعه سه‌بعدی تبدیل شوند.

در ویدیو کوتاه زیر از Protolabs می توانید نحوه کارکرد پرینترهای رزینی را مشاهده کنید.

با وجود اینکه اساس همه این فناوری‌ها مشابه است، روش ایجاد الگوی نور تفاوت اصلی میان آن‌هاست.

ماده‌ای که در چاپ VPP مورد استفاده قرار می‌گیرد، معمولاً یک رزین فوتوکیورشدنی (Photocurable Resin) است.

این رزین صرفاً یک «مایع پلاستیکی» نیست؛ بلکه یک فرمولاسیون شیمیایی مهندسی‌شده است که باید هم قابلیت جریان مناسب داشته باشد و هم پس از دریافت نور، در زمان مناسب پلیمریزه شود.

اجزای اصلی رزین فوتوپلیمری

به‌طور عمومی می‌توان چند گروه اصلی را در این مواد در نظر گرفت:

• مونومرها (Monomers): واحدهای واکنش‌پذیر که در تشکیل شبکه پلیمری نقش دارند.
• الیگومرها (Oligomers): مولکول‌های بزرگ‌تر که بخش مهمی از رفتار مکانیکی و شیمیایی ماده نهایی را تعیین می‌کنند.
• آغازگر نوری (Photoinitiator): ماده‌ای که با جذب نور، واکنش پلیمریزاسیون را آغاز می‌کند.
• افزودنی‌ها (Additives): برای تنظیم رنگ، ویسکوزیته، جذب نور، انعطاف‌پذیری، پایداری و دیگر ویژگی‌ها.

رزین‌های پایه آکریلاتی (Acrylate-based Resins) از رایج‌ترین انواع رزین هستند؛ زیرا قابلیت پخت سریع از طریق پلیمریزاسیون رادیکال آزاد را دارند.

همه رزین‌های UV شبیه هم نیستند.

برای مثال، ممکن است یک رزین برای جزئیات ظریف و نمونه‌های نمایشی طراحی شده باشد، در حالی که رزین دیگری برای مقاومت ضربه، انعطاف‌پذیری، تحمل دمایی یا کاربردهای مهندسی توسعه یافته باشد.

رزین‌ها را بر اساس خواص مختلفی مانند استاندارد، سخت، انعطاف‌پذیر، شفاف و ریخته‌گری‌پذیر دسته‌بندی می‌کنند و هرکدام از آنهاکاملاً عمومی و قابل‌جایگزینی با دیگری نیستند؛ یعنی انتخاب ماده باید بر اساس نیاز نهایی قطعه انجام شود.

بنابراین هنگام انتخاب رزین باید از خود بپرسید:

آیا قطعه فقط برای مشاهده و نمونه‌سازی است یا قرار است واقعاً تحت بار، ضربه، حرارت، رطوبت یا مواد شیمیایی کار کند؟

دقت بالای این فناوری از ترکیب چند عامل حاصل می‌شود.

• منبع نور:

هرچه سیستم بتواند انرژی نور را دقیق‌تر کنترل کند، کنترل نواحی پلیمریزه‌ شده نیز بهتر خواهد بود.در SLA، Laser Spot Size اهمیت زیادی دارد؛ در DLP و LCD نیز رزولوشن اپتیکی و اندازه پیکسل بر جزئیات XY تأثیر می‌گذارد.

• عمق پخت (Cure Depth):

نور فقط دقیقاً در یک صفحه نازک متوقف نمی‌شود و می‌تواند به داخل رزین نفوذ کند. بنابراین عمق پخت (Cure Depth) باید به شکلی کنترل شود که لایه بعدی به‌اندازه کافی به لایه قبلی متصل شود، اما در عین حال جزئیات کوچک بیش از حد پخش یا ضخیم نشوند.

• ضخامت لایه:

در SLA، بازه‌هایی در حدود ۱۲ تا ۱۵۰ میکرومتر را برای ارتفاع لایه اندازه گیری شده است؛ اگرچه محدوده واقعی به دستگاه، رزین و کاربرد وابسته است.

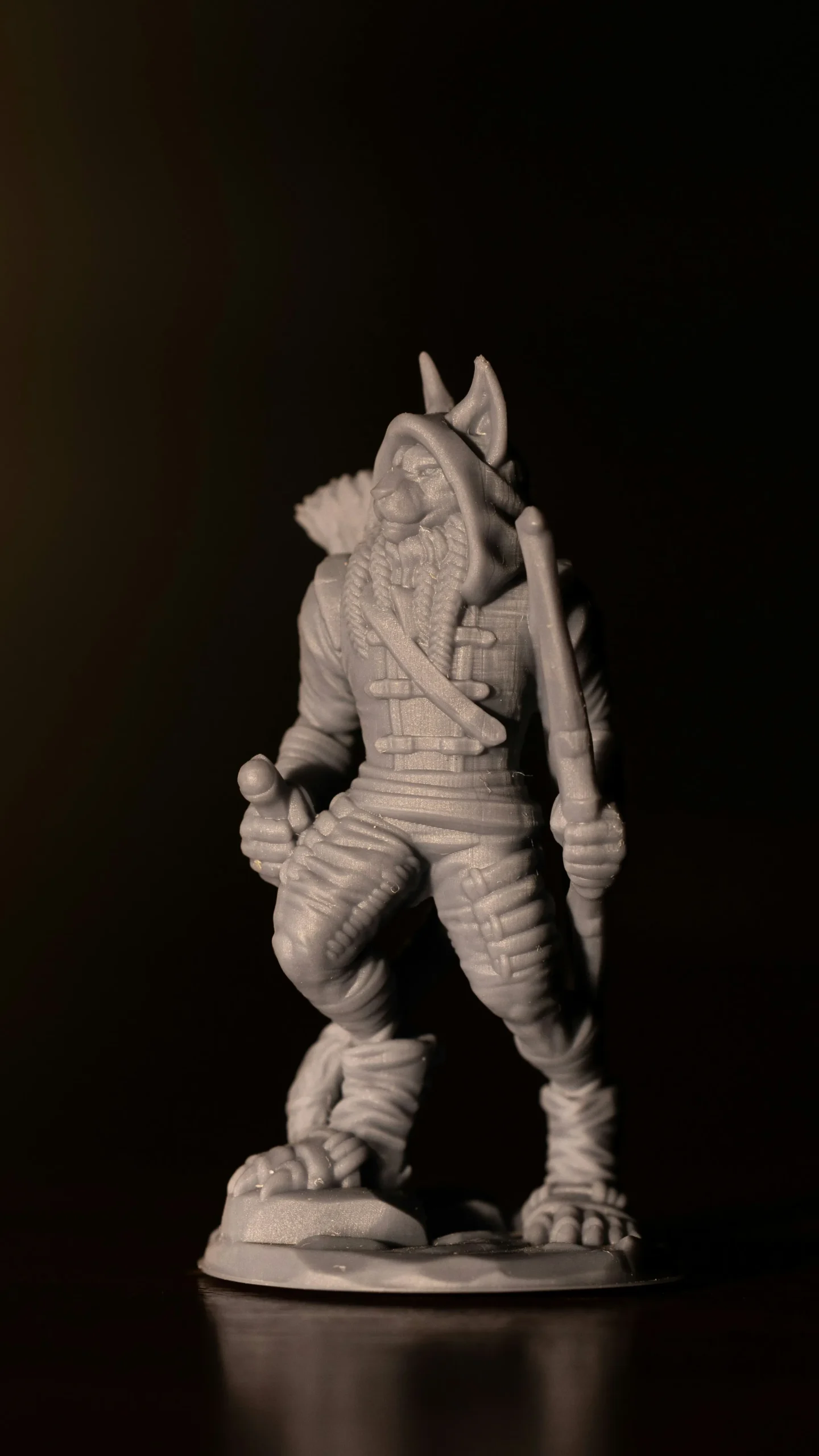

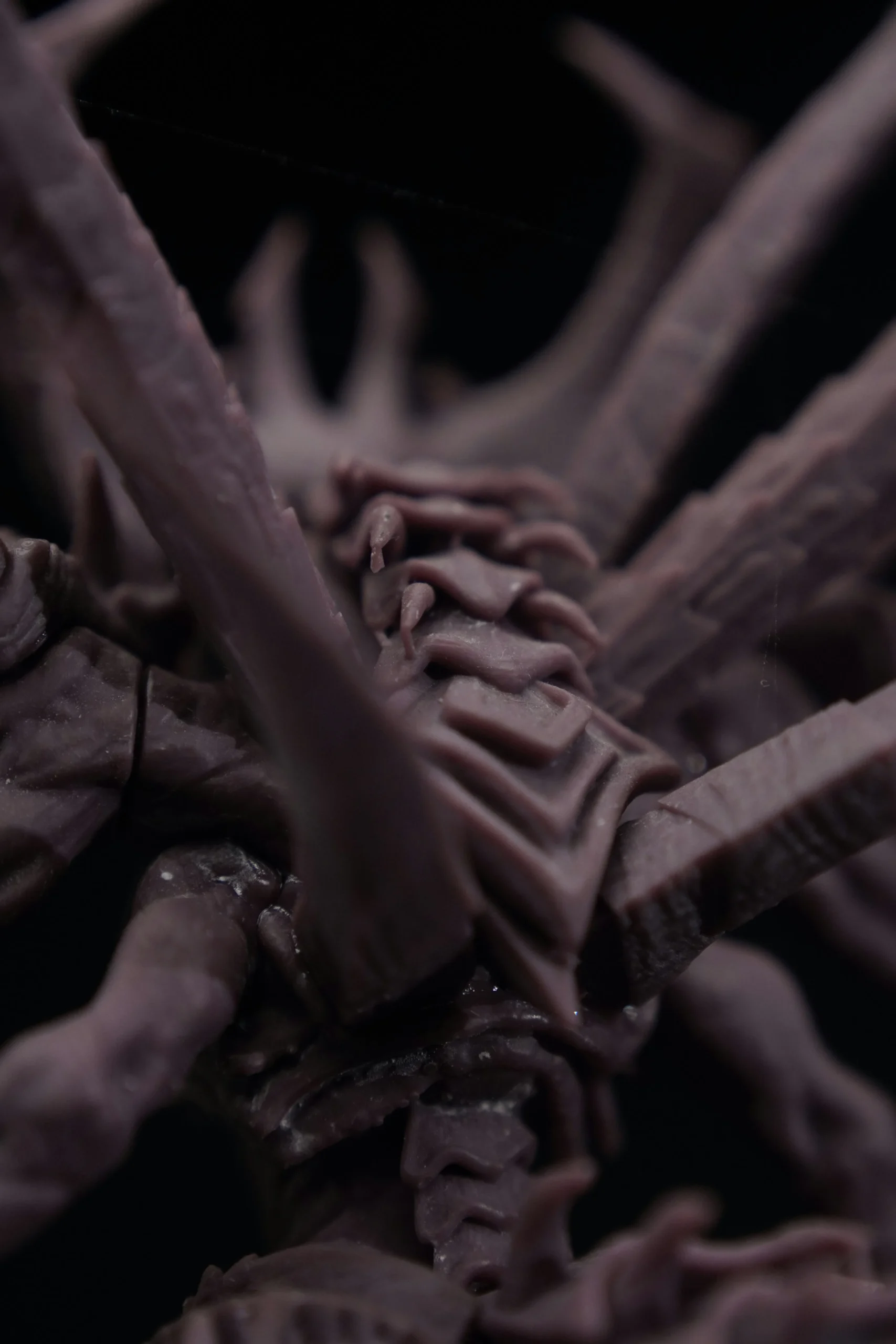

• جزئیات بسیار ظریف

یکی از بزرگ‌ترین نقاط قوت این فناوری، توانایی ساخت هندسه‌های پیچیده، حفره‌های کوچک و ویژگی‌های ظریف است. همین ویژگی، آن را برای مدل‌های دقیق، دندان‌پزشکی، جواهرسازی و نمونه‌سازی مهندسی مناسب کرده است.

• کیفیت سطح بالا

سطح قطعات رزینی معمولاً نسبت به بسیاری از فرایندهای اکستروژن، صاف‌تر است و می‌تواند نیاز به عملیات پرداخت را کاهش دهد.

• آزادی طراحی

چاپگرهای VPP قادر به ساخت هندسه‌هایی هستند که تولید آن‌ها با روش‌های سنتی ممکن است به قالب، مونتاژ چند قطعه یا ماشین‌کاری پیچیده نیاز داشته باشد.

• مناسب برای ساخت قطعات کوچک و دقیق

از ابزارهای پزشکی تا مدل‌های دندان‌پزشکی و قطعات کوچک مهندسی، دقت این فناوری آن را به گزینه‌ای مهم برای ساخت قطعات با ابعاد کوچک تبدیل کرده است.

هیچ فناوری چاپ سه ‌بعدی کامل و بدون مصالحه نیست و VPP نیز از این قاعده مستثنا نیست.

• محدودیت خواص مکانیکی برخی رزین‌ها

رزین‌های فوتوکیورشدنی سنتی همیشه برای قطعاتی که باید در بلندمدت بار مکانیکی، ضربه، حرارت یا شرایط محیطی سخت را تحمل کنند ایده‌آل نیستند.

برخی رزین‌ها ممکن است در طول زمان تغییر رنگ، تغییر شکل یا افت خواص داشته باشند و برای دستیابی به خواص نهایی خود به پخت پس از چاپ (Post-Curing) نیاز داشته باشند.

• نیاز به پس‌پردازش

چاپ تمام‌شده الزاماً به معنای آماده بودن قطعه برای استفاده نیست.

فرایندهای متداول پس از چاپ می‌توانند شامل:

• شست‌وشو (Washing)
• برداشتن ساپورت‌ها
• پخت نهایی (Post-Curing)
• سنباده‌کاری و پرداخت
• عملیات سطحی

باشند.

در نتیجه، سرعت چاپ نباید تنها با زمان داخل دستگاه سنجیده شود؛ زمان کل فرایند (Total Process Time) معیار منطقی‌تری برای مقایسه است.

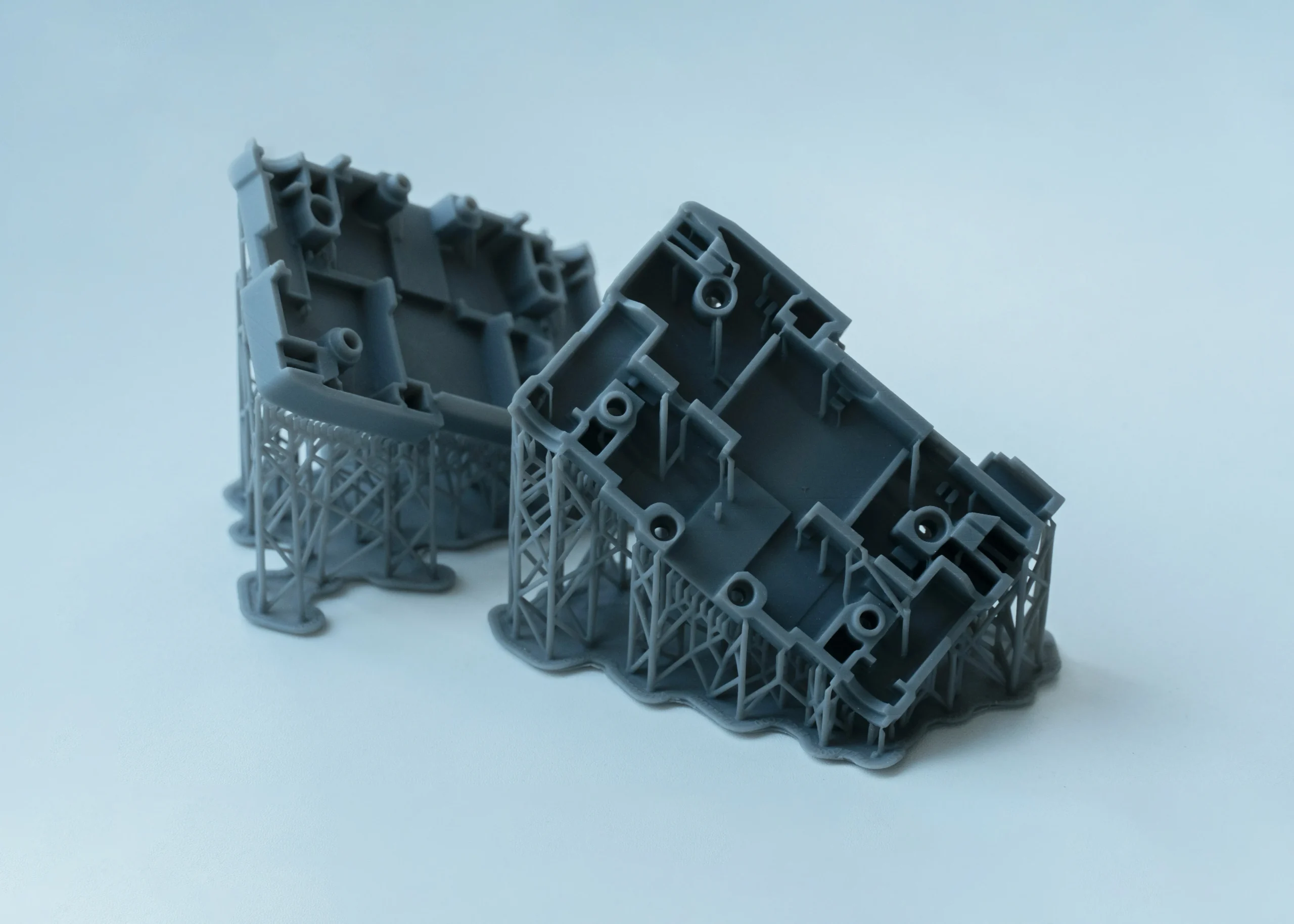

• نیاز به ساپورت

هندسه‌های پیچیده ممکن است به ساپورت (Support Structure) نیاز داشته باشند و برداشتن این ساپورت‌ها پس از چاپ می‌تواند زمان و هزینه اضافی ایجاد کند.

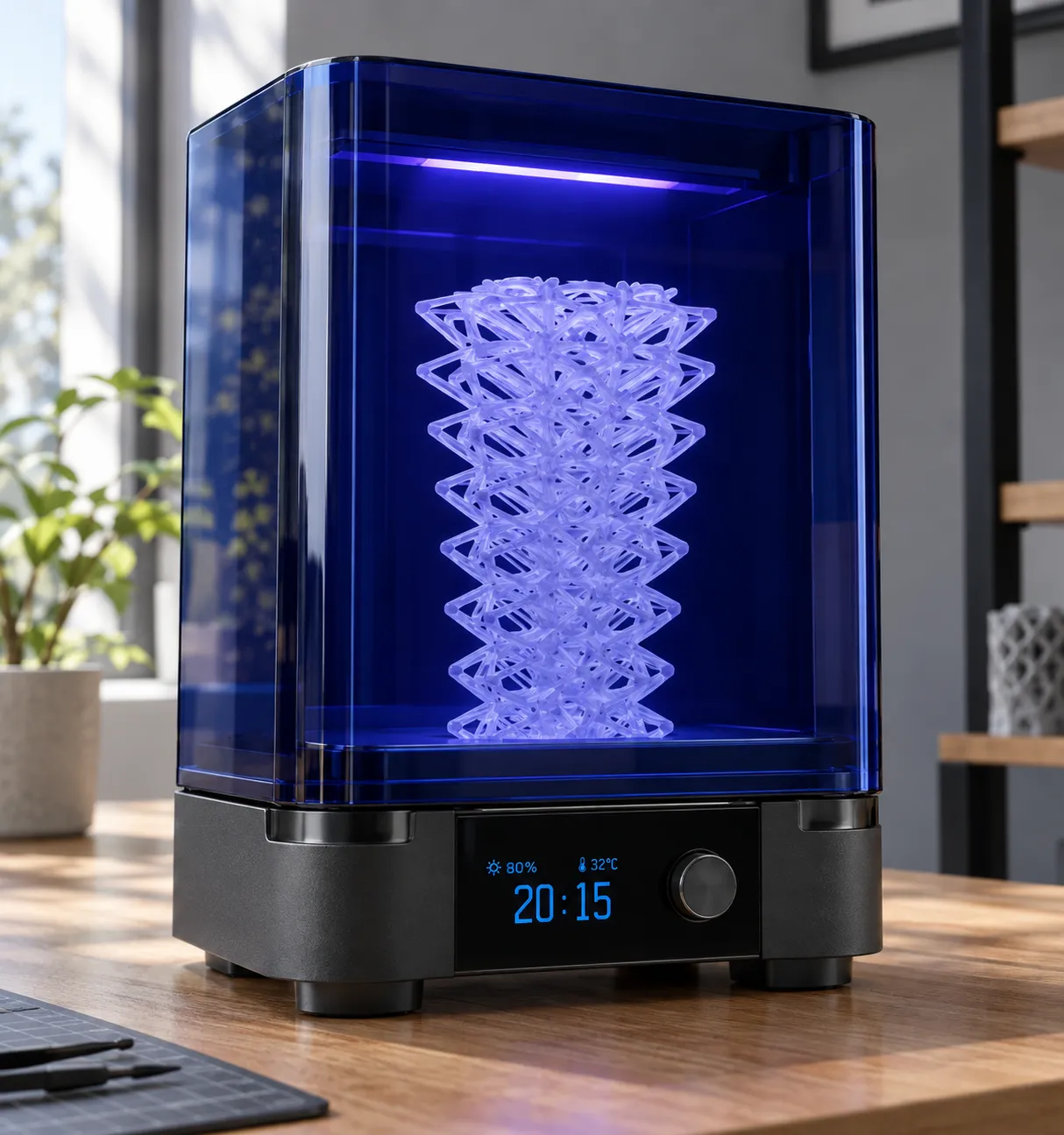

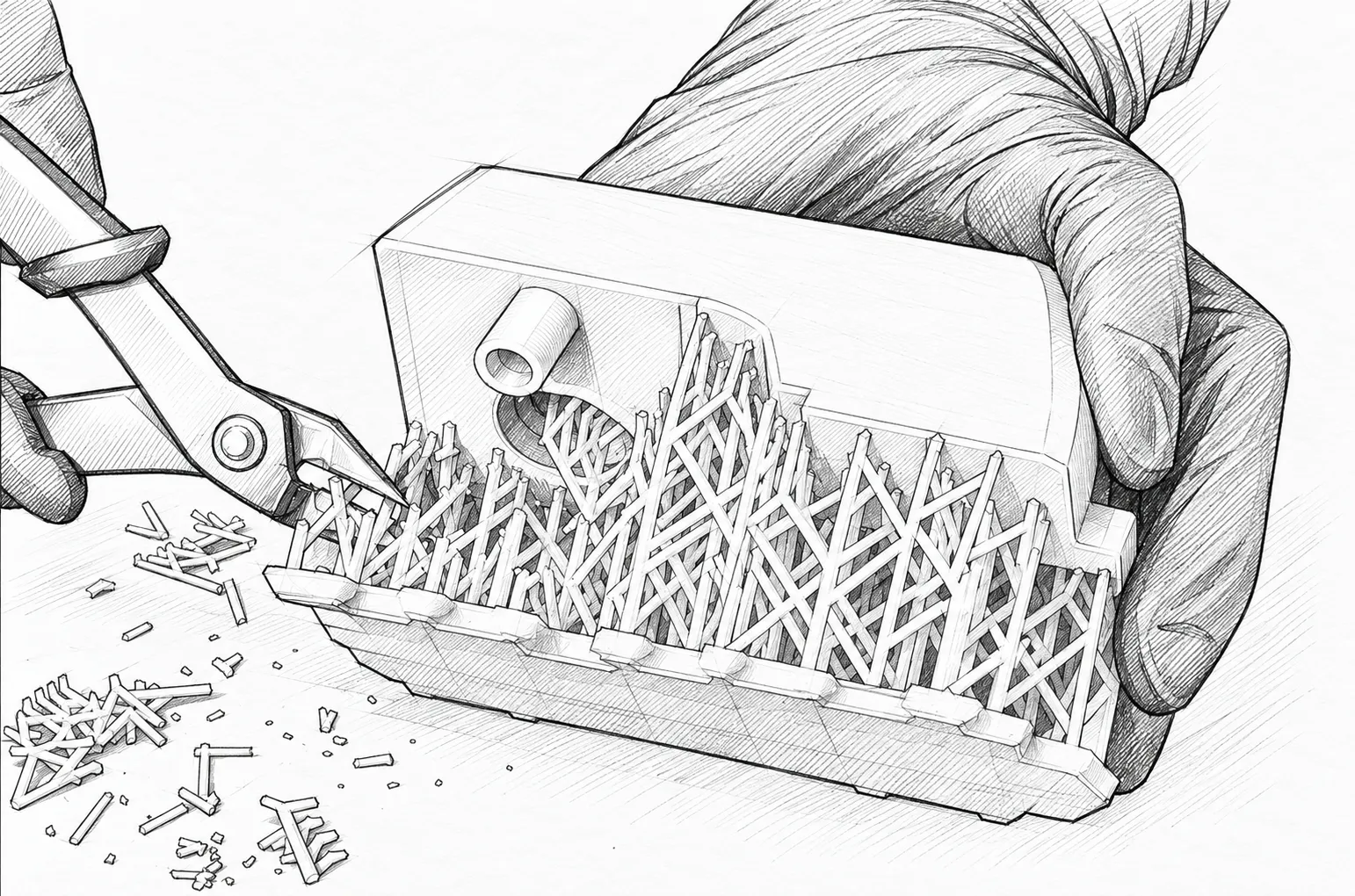

تصویر سمت راست یگ دستگاه پخت رزین / تصویر سمت چپ فرایند جدایش ساپورت پس از پرینت

قطعه‌ای که از دستگاه خارج می‌شود معمولاً در شرایطی که به آن گرین پارت (Green Part) گفته می‌شود، هنوز تمام خواص نهایی خود را به دست نیاورده است.

در بسیاری از سیستم‌ها، شست‌وشو برای حذف رزین باقی‌مانده و سپس تابش کنترل‌شده برای پخت نهایی انجام می‌شود. میزان نور، زمان پخت، دما و شرایط شست‌وشو می‌توانند روی خواص مکانیکی قطعه نهایی اثر بگذارند.

این موضوع برای طراحی قطعات مهندسی اهمیت زیادی دارد؛ زیرا یک مدل CAD یکسان می‌تواند بسته به رزین، جهت چاپ، شرایط نوردهی و پس‌پردازش، خواص متفاوتی از خود نشان دهد.

فناوری VPP از یک ابزار صرفاً نمونه‌سازی فاصله گرفته و وارد حوزه‌های تخصصی بسیار متنوعی شده است.

پزشکی و زیست‌پزشکی

چاپ سه‌بعدی رزینی در حوزه‌هایی مانند:

• مدل‌های آناتومیک
• ابزارهای آموزشی جراحی

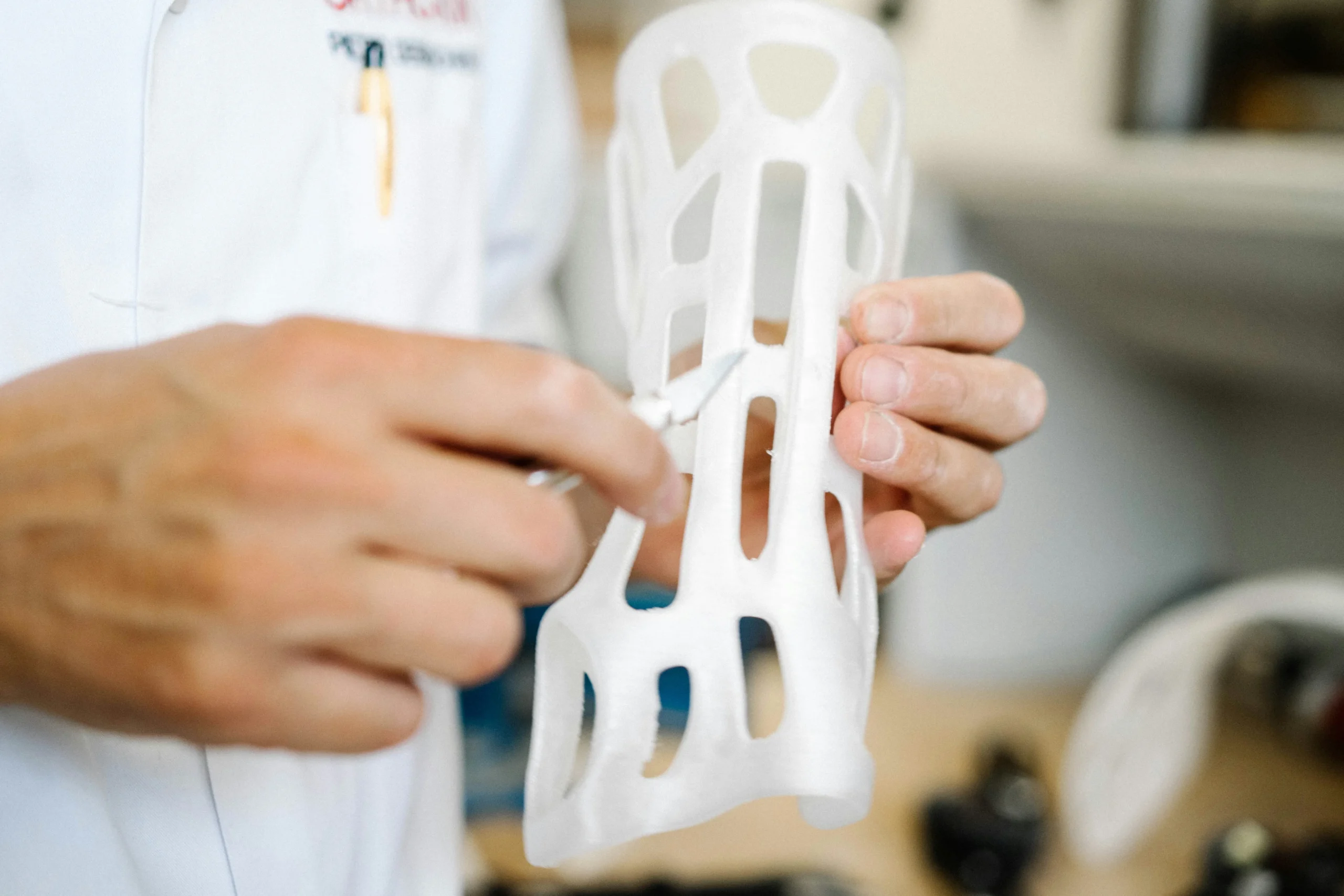

• پروتزها
• تجهیزات دندان‌پزشکی
• ساختارهای زیستی و پژوهش‌های مهندسی بافت

کاربرد دارد. مرورهای علمی، دامنه استفاده از فوتوپلیمریزیشن را در حوزه‌های پزشکی و زیست‌پزشکی گسترده توصیف کرده‌اند.

دندان‌پزشکی

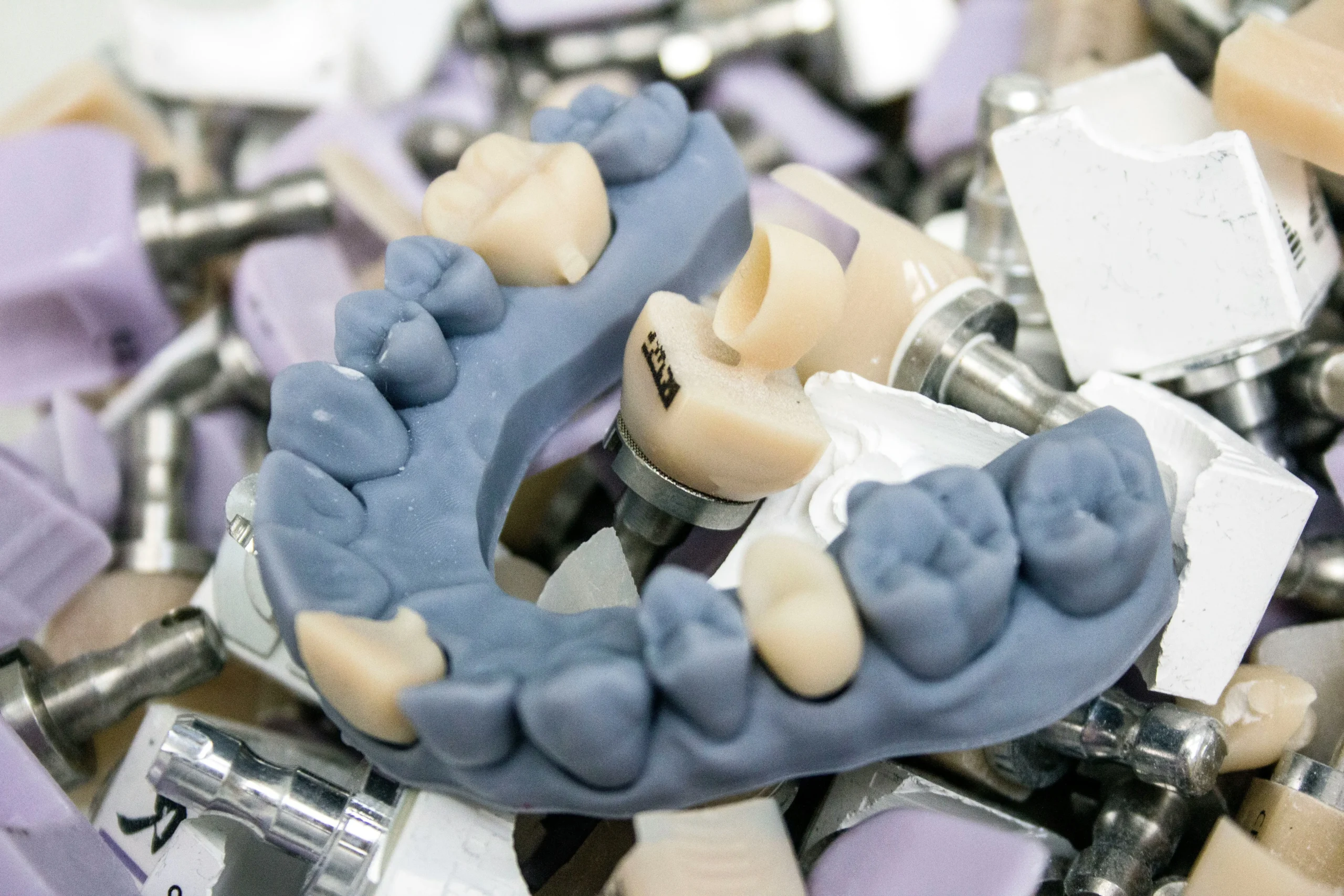

ترکیب دقت بالا، جزئیات ظریف و سطح مناسب باعث شده فناوری‌های رزینی در مدل‌سازی و برخی فرایندهای دندان‌پزشکی اهمیت زیادی پیدا کنند.

جواهرسازی

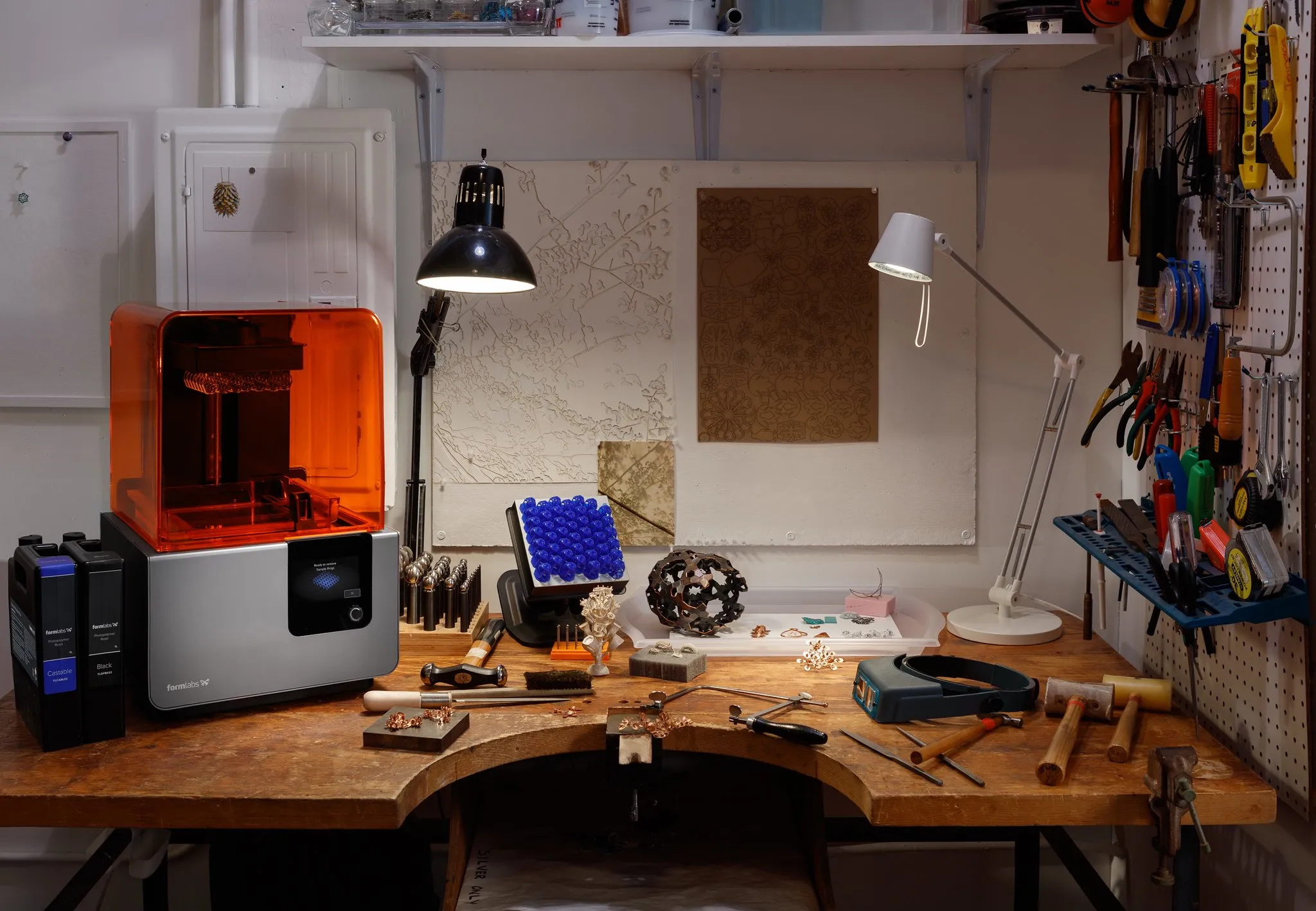

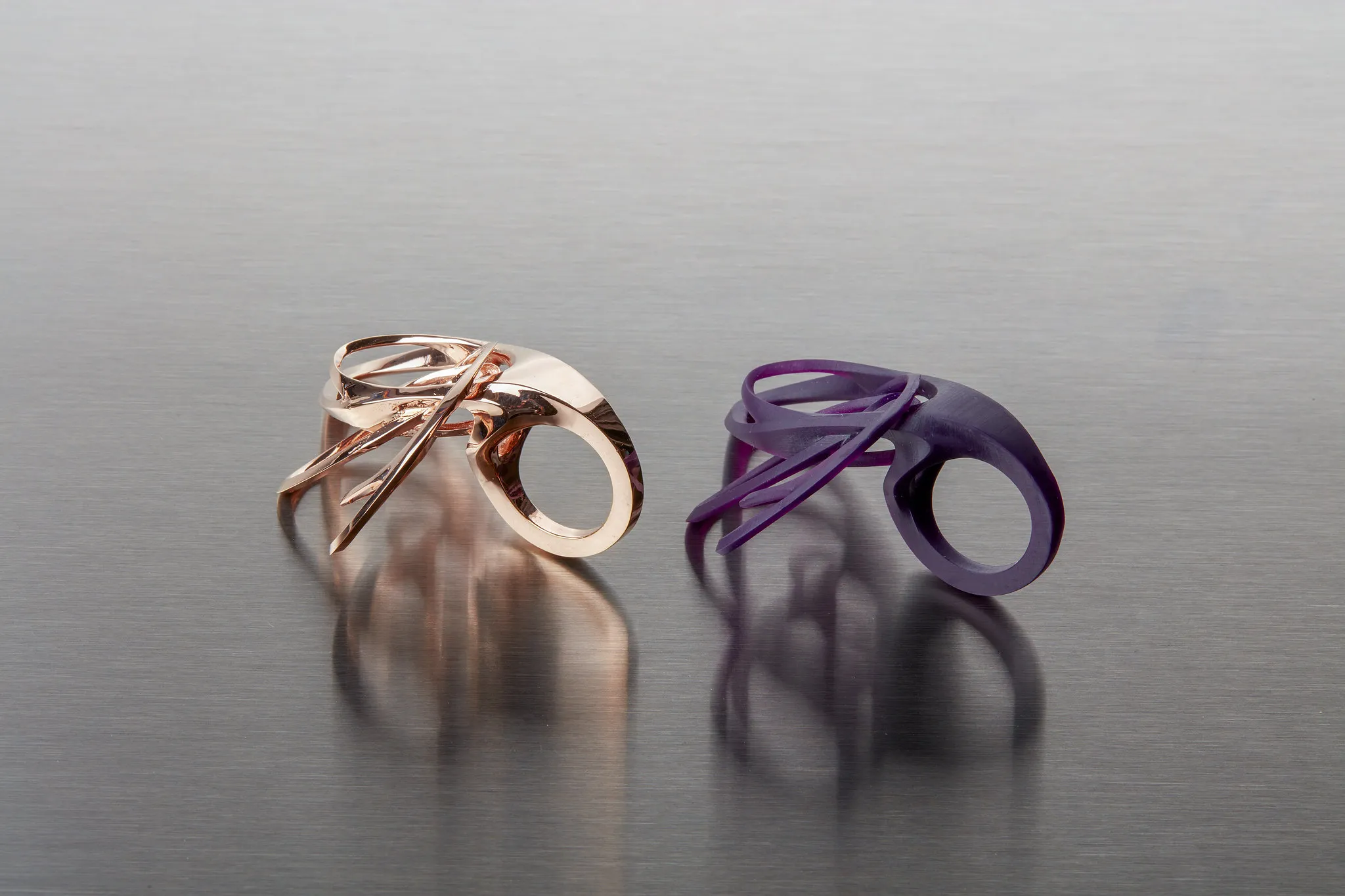

قابلیت تولید جزئیات ریز و استفاده از رزین‌های ریخته‌گری‌پذیر (Castable Resins)، این فناوری را برای ساخت الگوهای دقیق جواهرسازی جذاب کرده است.

نمونه‌سازی سریع

مهندسان می‌توانند پیش از ساخت قالب یا آغاز تولید نهایی، مدل‌های واقعی را بررسی، مونتاژ و اصلاح کنند. این مسئله هزینه و زمان توسعه محصول را کاهش می‌دهد.

قالب‌سازی

Vat Photopolymerization می‌تواند برای ساخت برخی قالب‌ها و ابزارهای تولید در تیراژ پایین نیز مورد استفاده قرار گیرد.

تفاوت SLA و DLP در چیست؟

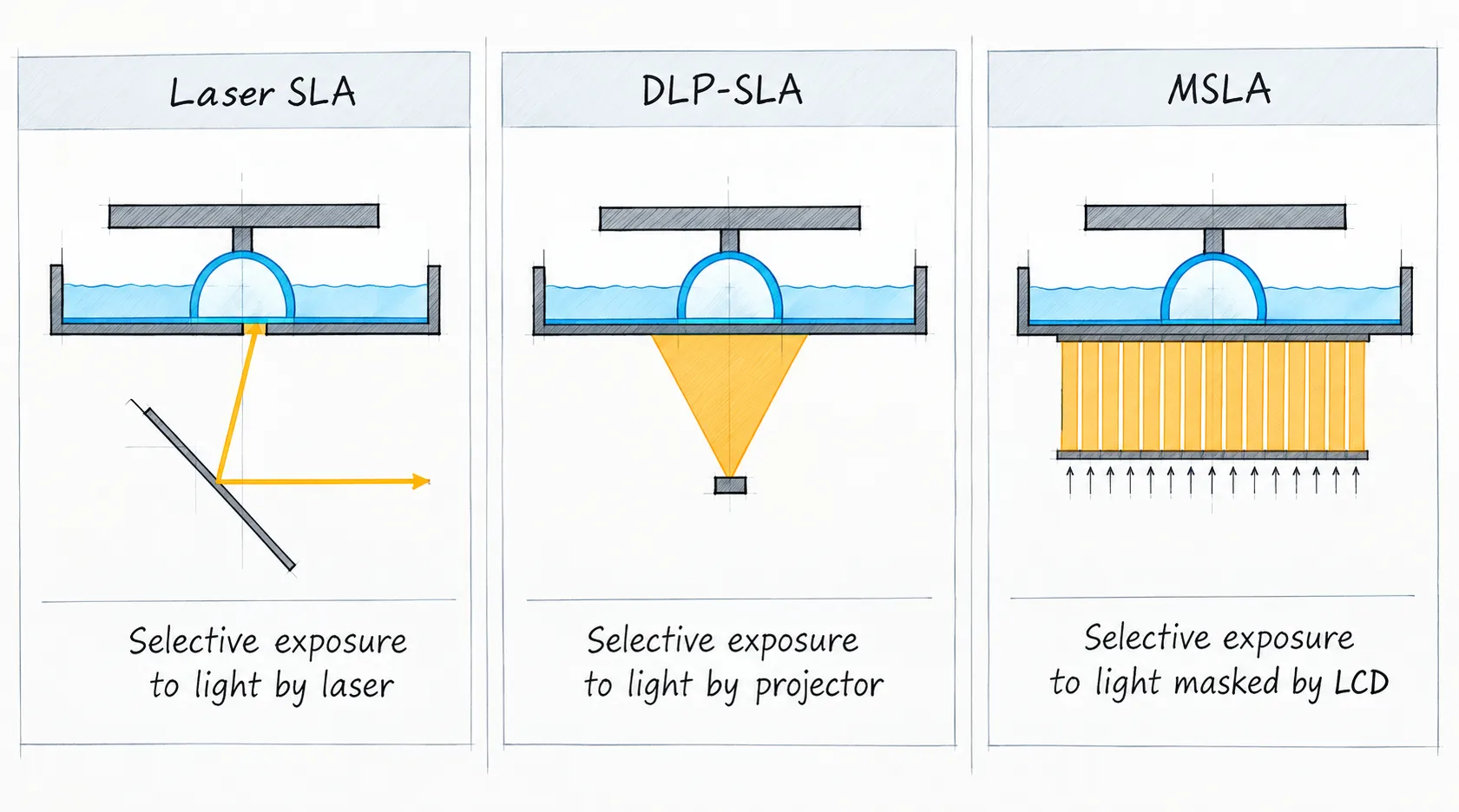

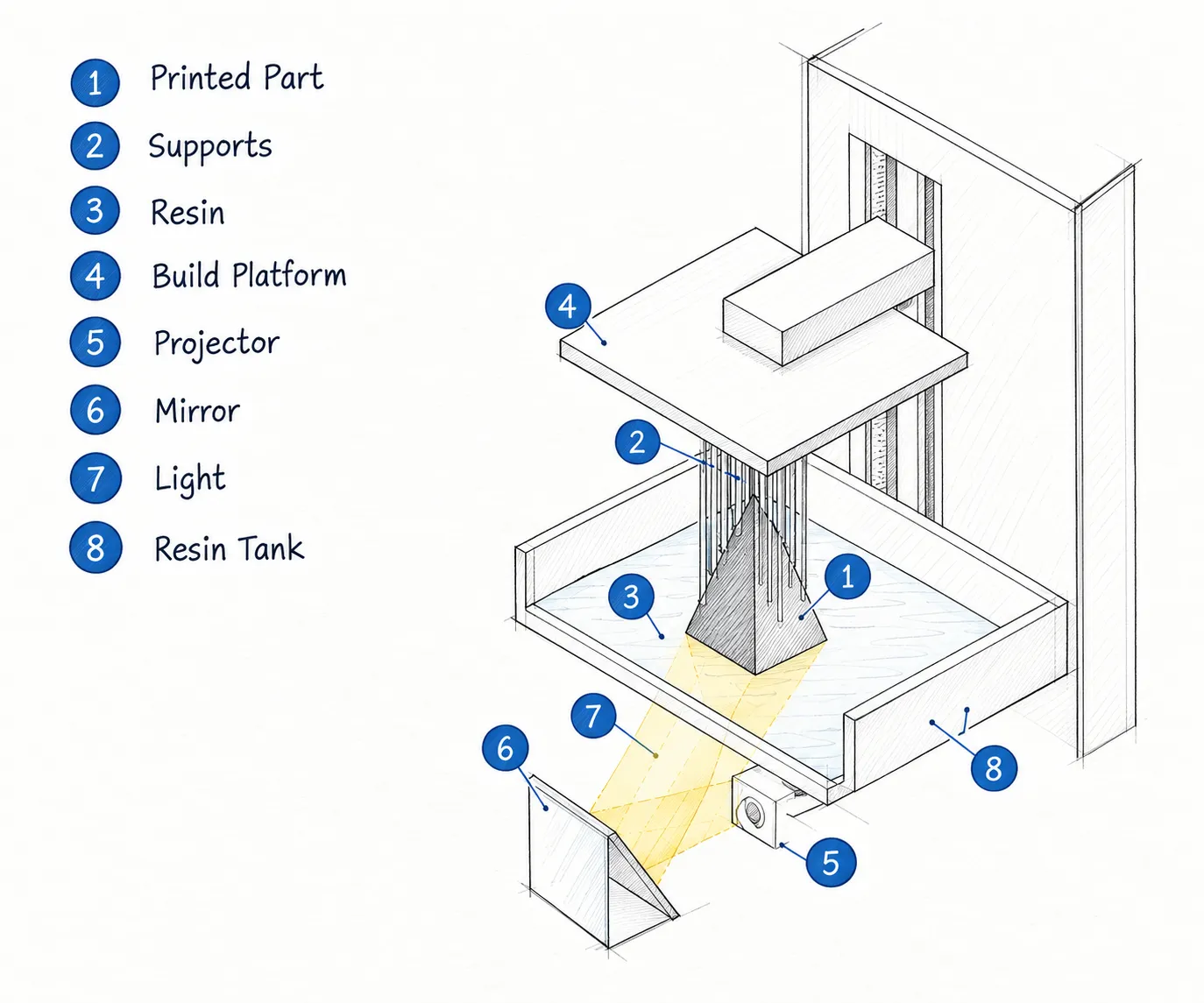

در SLA معمولاً یک لیزر نواحی موردنظر را اسکن می‌کند، در حالی که DLP می‌تواند تصویر یک لایه را به‌صورت یکجا روی رزین تابش دهد. به همین دلیل DLP در بسیاری از کاربردها ظرفیت سرعت بالایی دارد.

آیا چاپگرهای LCD همان SLA هستند؟

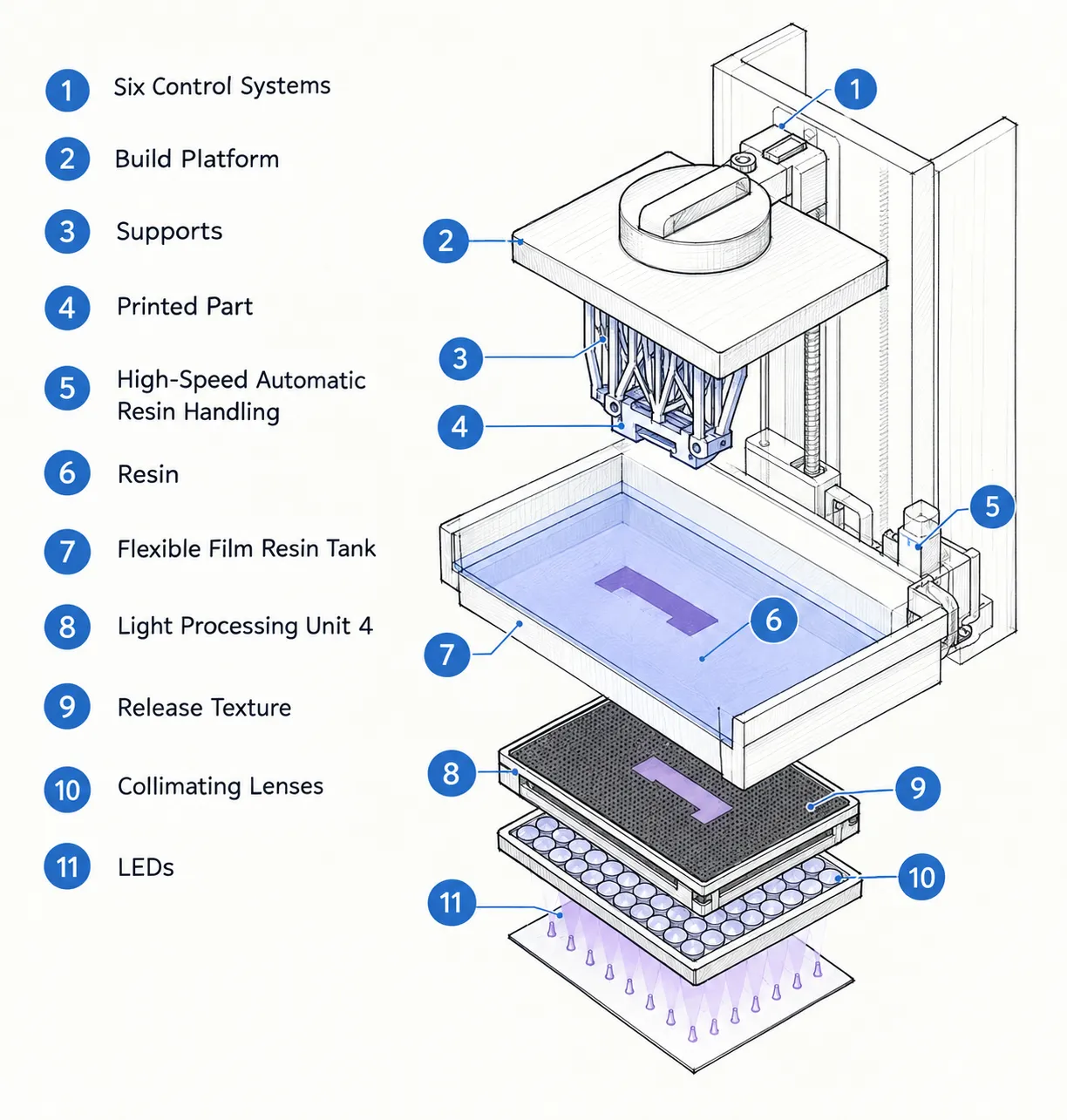

از نظر خانواده فناوری، هر دو در Vat Photopolymerization قرار می‌گیرند، اما معماری آن‌ها یکسان نیست. چاپگرهای LCD یا MSLA از منبع نور و نمایشگر LCD برای ماسک کردن نور استفاده می‌کنند، در حالی که SLA کلاسیک معمولاً از لیزر استفاده می‌کند.

آیا قطعات رزینی بعد از چاپ آماده استفاده هستند؟

معمولاً نه. بسته به رزین و دستگاه، قطعه ممکن است به شست‌وشو، حذف ساپورت و پخت نهایی نیاز داشته باشد تا به خواص موردنظر نزدیک شود.

چه یک کاربر معمولی یا تخصصی چاپ سه‌بعدی باشید، مهم است که Vat Photopolymerization را صرفاً معادل «چاپ رزینی» ندانیم. این فناوری یک اکوسیستم گسترده از روش‌های نوری، مواد فوتوپلیمری، کامپوزیت‌ها، سامانه‌های پیوسته و حتی فرایندهای پیشرفته تولید سرامیک و فلز است. فهم این ساختار، پایه‌ای مناسب برای مقایسه دقیق‌تر پرینترهای SLA، DLP و MSLA و انتخاب دستگاه و رزین متناسب با کاربرد واقعی خواهد بود. برای کسب اطلاعات بیشتر به سایر مقالات و منابع وبسایت ما مراجعه کنید. ممنون از همراهیتون تا انتهای ای مقاله :)
