در پرینت سه‌بعدی رزینی، داشتن یک فایل سه‌بعدی به‌تنهایی برای شروع چاپ کافی نیست. مدل باید برای پرینتر رزینی آماده‌سازی و به فایلی تبدیل شود که دستگاه بتواند آن را چاپ کند؛ این دقیقاً همان جایی است که اسلایسر (Slicer) وارد فرایند می‌شود.

CHITUBOX یکی از نرم‌افزارهای شناخته‌شده در حوزه Slicing پرینت سه‌بعدی رزینی است که برای آماده‌سازی مدل، ایجاد ساپورت (Support)، توخالی‌کردن مدل، تنظیم پارامترهای چاپ و در نهایت تولید فایل قابل چاپ استفاده می‌شود. در چاپ رزینی، برخلاف FDM که معمولاً با تولید G-code سروکار داریم، نرم‌افزار اسلایسر داده‌های لایه‌ها را به فرمتی تبدیل می‌کند که با سازوکار چاپگر رزینی سازگار باشد.

CHITUBOX در کنار قابلیت‌های اصلی اسلایسینگ، مجموعه‌ای از ابزارهای آماده‌سازی مدل و کنترل فرایند چاپ را نیز در اختیار کاربر قرار می‌دهد. نسخه CHITUBOX Basic رایگان است و در کنار آن، نسخه CHITUBOX Pro امکانات پیشرفته‌تری برای آماده‌سازی و پردازش مدل ارائه می‌کند.

تمرکز اصلی CHITUBOX روی چاپ سه‌بعدی رزینی (Resin 3D Printing) و فناوری‌هایی مانند SLA، DLP و LCD/MSLA است.

یکی از نقاط قوت CHITUBOX، پشتیبانی از مجموعه بزرگی از پروفایل‌های پرینتر (Printer Profiles) است. کاربر می‌تواند پرینتر خود را از میان مدل‌های پشتیبانی‌شده انتخاب و پارامترهای مرتبط با دستگاه را برای فرایند Slicing تنظیم کند. همچنین نرم‌افزار امکان مدیریت چند پرینتر را در محیط کاری فراهم می‌کند.

البته پشتیبانی نرم‌افزار به این معنا نیست که همه قابلیت‌ها برای تمام پرینترها یکسان هستند. فرمت خروجی، امکان ارسال شبکه‌ای، پارامترهای قابل تنظیم و برخی قابلیت‌های پیشرفته می‌توانند به مدل پرینتر و پروفایل آن وابسته باشند. بنابراین هنگام استفاده، انتخاب دقیق مدل دستگاه اهمیت زیادی دارد.

آماده‌سازی و چیدمان مدل‌ها

CHITUBOX ابزارهای مختلفی برای آماده‌سازی مدل روی صفحه ساخت (Build Plate) در اختیار کاربر قرار می‌دهد. از جمله می‌توان به جابه‌جایی، چرخش، تغییر مقیاس، تکثیر و چیدمان خودکار (Auto Layout) مدل‌ها اشاره کرد. این ابزارها برای زمانی که چند قطعه را به‌صورت هم‌زمان روی صفحه قرار می‌دهید، اهمیت زیادی دارند.

وجود قابلیت چیدمان خودکار باعث می‌شود کاربر بتواند مدل‌ها را با سرعت بیشتری روی صفحه قرار دهد و برای پروژه‌های چندقطعه‌ای، زمان آماده‌سازی را کاهش دهد. البته چیدمان مناسب همچنان به هندسه مدل، جهت چاپ و نیازهای مربوط به ساپورت وابسته است.

توخالی‌کردن مدل و ایجاد حفره

یکی از کاربردی‌ترین قابلیت‌های CHITUBOX در چاپ رزینی، توخالی‌کردن مدل (Hollowing) است.

وقتی یک مدل رزینی بزرگ به‌صورت کاملاً توپر چاپ می‌شود، مقدار قابل توجهی رزین مصرف خواهد شد. توخالی‌کردن مدل می‌تواند مقدار ماده مصرفی و در نتیجه هزینه چاپ را کاهش دهد و در بعضی پروژه‌ها وزن قطعه را نیز پایین بیاورد. CHITUBOX در کنار Hollow امکان ایجاد حفره تخلیه (Drain Hole) را هم فراهم می‌کند تا رزین باقی‌مانده در داخل مدل بتواند خارج شود.

این موضوع در چاپ رزینی اهمیت ویژه‌ای دارد؛ زیرا طراحی نادرست فضای داخلی مدل یا نادیده گرفتن مسیر خروج رزین می‌تواند مشکلاتی در فرایند چاپ و پس‌پردازش ایجاد کند.

ایجاد و ویرایش ساپورت‌ها

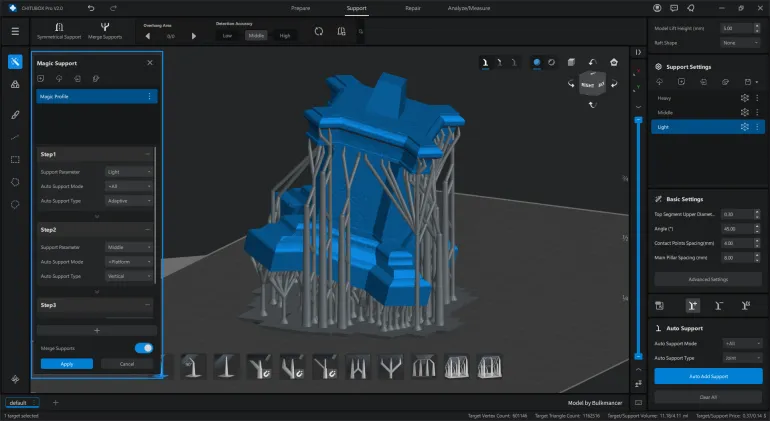

در بسیاری از مدل‌های رزینی، موفقیت چاپ بدون استفاده صحیح از ساپورت‌ها (Supports) دشوار یا حتی غیرممکن است. CHITUBOX امکان تولید ساپورت خودکار (Auto Support) را فراهم می‌کند و در عین حال به کاربر اجازه می‌دهد ساپورت‌ها را به‌صورت دستی اصلاح یا ایجاد کند.

در تنظیمات ساپورت می‌توان پارامترهایی مانند نوع ساپورت، قطر نوک، فاصله نوک‌ها، زاویه ایجاد ساپورت و سایر مشخصات را کنترل کرد. نسخه Pro امکانات پیشرفته‌تری برای مدیریت انواع ساپورت و کنترل دقیق‌تر ساختار آن‌ها ارائه می‌دهد.

این قابلیت اهمیت زیادی دارد، زیرا در چاپ رزینی مسئله فقط نگه‌داشتن مدل نیست؛ جای‌گذاری، تعداد و نوع ساپورت‌ها می‌تواند روی کیفیت سطح، مصرف رزین و سهولت جداکردن ساپورت‌ها نیز اثر بگذارد.

بعد از آماده‌سازی مدل و ساپورت‌ها، نوبت به تنظیمات (Slicing Settings) می‌رسد.

CHITUBOX امکان تنظیم پارامترهای متعددی را در اختیار کاربر قرار می‌دهد؛ از جمله:

 .ارتفاع لایه (Layer Height)

 .زمان نوردهی (Exposure Time)

 .تعداد لایه‌های ابتدایی (Bottom Layer Count)

 .زمان نوردهی لایه‌های ابتدایی (Bottom Exposure Time)

 .Lift Distance / Lift Speed

 .تنظیمات مرتبط با رزین و مشخصات ماده

 .گزینه‌هایی مانند Anti-Aliasing

 .پارامترهای Tolerance Compensation و Shrinkage Compensation در نسخه‌های مربوطه

یکی از نکات کاربردی CHITUBOX این است که اطلاعات مربوط به رزین نیز می‌تواند در پروفایل ماده ثبت شود؛ این اطلاعات می‌تواند شامل نام، نوع، چگالی و حتی قیمت ماده باشد. نرم‌افزار از این داده‌ها برای محاسبه مصرف و هزینه تقریبی چاپ استفاده می‌کند.

بررسی مدل قبل از چاپ

CHITUBOX قابلیت‌هایی برای شناسایی مشکلاتی مانند:

. حفره‌های بسته (Cavity)

 .برخورد یا تداخل هندسی (Collision)

 .نواحی معلق یا بدون ساپورت کافی

  .Islands

ارائه می‌کند. Island Detection نیز می‌تواند پس از اسلایس شدن مدل، لایه‌هایی را که در آن‌ها بخش‌هایی بدون اتصال مناسب ایجاد شده‌اند شناسایی کند.

این ابزارها به‌خصوص برای مدل‌های پیچیده اهمیت دارند، زیرا شناسایی یک ایراد قبل از چاپ می‌تواند از هدررفت زمان و رزین جلوگیری کند.

یکی از قابلیت‌های مهم نسخه‌های جدید CHITUBOX، Resin Material Alliance یا RMA است. این بخش با هدف ساده‌ ترکردن انتخاب و استفاده از تنظیمات مرتبط با رزین‌ها ایجاد شده و امکان دسترسی به داده‌های مربوط به مواد مختلف را فراهم می‌کند.

در این مدل از workflow، کاربر می‌تواند به جای واردکردن تمام اطلاعات از ابتدا، از داده‌های موجود برای شروع تنظیمات استفاده کند. البته این موضوع به معنای آن نیست که یک پروفایل آماده همیشه بهترین تنظیم ممکن برای هر شرایط چاپ است؛ دما، رزین واقعی مورد استفاده، شرایط دستگاه و حتی کیفیت صفحه ساخت می‌توانند روی نتیجه نهایی اثر بگذارند.

CHITUBOX در کنار ذخیره فایل خروجی، در سیستم‌های سازگار امکان ارسال شبکه‌ای (Network Sending) را نیز فراهم می‌کند. این قابلیت با استفاده از ChituManager اجازه می‌دهد فایل اسلایس‌شده مستقیماً برای برخی پرینترهای سازگار ارسال شود.

البته این قابلیت عمومی و یکسان برای تمام دستگاه‌ها نیست و باید سازگاری مدل پرینتر بررسی شود. در صورت عدم پشتیبانی، می‌توان فایل نهایی را روی کامپیوتر ذخیره و از روش انتقال مورد استفاده توسط همان پرینتر، مانند USB، استفاده کرد.

CHITUBOX در حال حاضر دو شاخه اصلی برای کاربرد عمومی دارد: Basic و Pro.

نسخه Basic برای بسیاری از کاربران، مخصوصاً کسانی که می‌خواهند به‌صورت معمول مدل‌های رزینی را آماده و اسلایس کنند، مجموعه قابل توجهی از ابزارهای اصلی را در اختیار می‌گذارد. در مقابل، CHITUBOX Pro ابزارهای بیشتری برای پردازش مدل، ساپورت‌گذاری پیشرفته، عملیات هندسی و خودکارسازی workflow ارائه می‌کند.

بنابراین تفاوت Basic و Pro صرفاً در «اسلایس کردن» خلاصه نمی‌شود؛ بخش مهمی از تفاوت به ابزارهای آماده‌سازی و کنترل پیشرفته‌تر مدل مربوط است.

CHITUBOX برای چند سیستم‌عامل اصلی ارائه شده است و مستندات رسمی فعلی نصب نسخه Basic را برای Windows، macOS توضیح می‌دهند.

حداقل سیستم مورد اشاره در مستندات فعلی CHITUBOX Basic شامل موارد زیر است:

این مشخصات را باید به‌عنوان راهنمای رسمی فعلی در نظر گرفت و نه تضمین عملکرد یکسان روی تمام سیستم‌ها. حجم و پیچیدگی مدل‌ها، تعداد قطعات و وضعیت کارت گرافیک می‌تواند روی تجربه کاربری تأثیر بگذارد.

با وجود امکانات نسبتاً حرفه‌ای، CHITUBOX مسیر شروع مشخصی برای کاربران تازه‌کار ارائه می‌کند. فرآیند پایه شامل اضافه‌کردن پرینتر، واردکردن مدل، ایجاد ساپورت، اسلایس و خروجی گرفتن است و مستندات رسمی نیز همین مسیر را به‌عنوان workflow اولیه معرفی می‌کنند.

در عین حال، زمانی که کاربر وارد تنظیمات پیشرفته‌تر ساپورت، Hollow، Exposure و تشخیص خطا می‌شود، آشنایی با اصول چاپ رزینی اهمیت بیشتری پیدا می‌کند.

مزایای CHITUBOX

 .متمرکز بر چاپ رزینی: ابزارها و workflow آن برای SLA، DLP و LCD/MSLA طراحی شده‌اند.

 .نسخه Basic رایگان: برای شروع نیاز نیست حتماً نسخه Pro تهیه شود.

 .ابزارهای متنوع برای ساپورت‌گذاری

 .Hollow و ایجاد حفره تخلیه

 .بررسی خطاها و ریسک‌های چاپ

 .پروفایل‌های پرینتر و مواد

 .پشتیبانی از قابلیت‌های شبکه‌ای در دستگاه‌های سازگار

 .مستندات و آموزش‌های رسمی نسبتاً گسترده از سوی سازنده.

نکاتی که باید در نظر گرفت

CHITUBOX ابزار قدرتمندی است، اما داشتن یک اسلایسر خوب به‌تنهایی تضمین‌کننده چاپ موفق نیست. تنظیمات Exposure، نوع رزین، وضعیت دستگاه، کالیبراسیون، جهت‌گیری مدل و ساپورت‌گذاری همگی در نتیجه نهایی نقش دارند.

همچنین نباید صرفاً به تنظیمات خودکار اعتماد کرد. قابلیت‌هایی مانند Auto Support و Risk Detection ابزارهای کمکی هستند و نتیجه نهایی همچنان به بررسی کاربر نیاز دارد.
