Material Jetting در ساخت افزایشی چیست؟

تصور کنید بتوانید یک قطعه سه‌بعدی را نه فقط با یک ماده، بلکه با چند ماده، چند رنگ و حتی خواص متفاوت در نقاط مختلف یک قطعه تولید کنید؛ آن هم با جزئیاتی بسیار ریز و سطحی نزدیک به محصولات صنعتی.

این دقیقاً همان جایی است که جت مواد Material Jetting اهمیت پیدا می‌کند.

در بسیاری از فناوری‌های چاپ سه‌بعدی – ساخت افزایشی ، انتخاب بین دقت، کیفیت سطح، سرعت، تنوع مواد و پیچیدگی هندسی چالش برانگیز است. اما Material Jetting تلاش می‌کند بخشی از این محدودیت‌ها را با استفاده از روش پرتاب - پاشش قطرات بسیار ریز ماده و تثبیت آن‌ها به ‌صورت لایه‌به‌لایه کنار بزند.

در این مقاله بررسی می‌کنیم Material Jetting چیست، چگونه کار می‌کند، چه موادی را چاپ می‌کند، چرا دقت بالایی دارد، چه محدودیت‌هایی دارد، برای چه پروژه‌هایی مناسب است و هنگام طراحی قطعه برای آن باید به چه نکاتی توجه کرد.

 Material Jetting یا MJ یکی از فناوری‌های ساخت افزایشی (Additive Manufacturing) است که در آن ماده اولیه به شکل قطرات بسیار ریز از طریق نازل‌های چاپ خارج شده و دقیقاً در محل موردنظر روی سکوی ساخت قرار می‌گیرد.

اساس این فناوری شباهت زیادی به عملکرد چاپگرهای جوهرافشان (Inkjet Printer) دارد؛ با این تفاوت که به‌جای ایجاد تصویر روی کاغذ، قطرات ماده در ارتفاع‌های مختلف روی یکدیگر قرار می‌گیرند تا یک جسم سه‌بعدی ساخته شود.

در رایج‌ترین سیستم‌های تجاری، ماده مورد استفاده نوعی فوتوپلیمر مایع (Liquid Photopolymer) است. این ماده پس از قرارگیری روی سطح، توسط نور فرابنفش (UV Light) پخت و سخت می‌شود.

به زبان ساده، چرخه ساخت را می‌توان این‌طور خلاصه کرد:

ماده مایع ◄  پرتاب قطره ◄  قرارگیری دقیق ◄ پخت با UV ◄تشکیل لایه ◄  تکرار فرایند

این چرخه آن‌قدر تکرار می‌شود تا کل قطعه ساخته شود.

همانطور که در تصویر بالاتر قابل مشاهده هست، یک سیستم Material Jetting معمولاً از چند بخش مهم تشکیل می‌شود.

هد چاپ (Printhead)

هد چاپ (Printhead) یکی از حیاتی‌ترین اجزای دستگاه است و مسئول ایجاد و پرتاب قطرات ماده است.

تعداد نازل‌ها، وضعیت آن‌ها، نحوه تحریک و پایداری عملکرد هد می‌تواند مستقیماً روی کیفیت ساخت تأثیر بگذارد.

منبع نور UV

منبع نور فرابنفش (UV Light Source) وظیفه پخت ماده را بر عهده دارد.

در این بخش، کنترل درست انرژی تابشی بسیار مهم است؛ زیرا پخت ناکافی یا بیش‌ازحد می‌تواند روی خواص و دقت قطعه تأثیر بگذارد.

سکوی ساخت (Build Platform)

قطعه روی سکوی ساخت (Build Platform) ایجاد می‌شود و لایه‌ها به‌صورت متوالی روی آن قرار می‌گیرند.

هندسه، جهت قرارگیری و نحوه توزیع قطعه روی این سکو می‌تواند بر مصرف ساپورت و کیفیت نهایی اثرگذار باشد.

مخزن ماده (Material Reservoir)

مواد چاپ در مخزن ماده (Material Reservoir) نگهداری شده و به سیستم جت منتقل می‌شوند.

در سیستم‌های چندماده‌ای، امکان مدیریت همزمان چند ماده وجود دارد.

یکی از مهم‌ترین دلایل شهرت Material Jetting، وضوح بالا و سطح بسیار صاف آن است.

در برخی پرینترهای صنعتی ساخته شده، ضخامت لایه در محدوده حدود 16 تا 32 میکرون قرار می‌گیرد. چنین ضخامت لایه‌ای امکان ساخت جزئیات ظریف و انتقال بهتر ویژگی‌های سطحی مدل را فراهم می‌کند.

اما نباید یک اشتباه رایج را مرتکب شد: ضخامت لایه، دقت ابعادی و تلرانس یک مفهوم نیستند.

ضخامت لایه (Layer Height)

ضخامت هر لایه ساخته‌شده است و بیشتر به رزولوشن عمودی مربوط می‌شود.

دقت ابعادی (Dimensional Accuracy)

نشان می‌دهد قطعه ساخته‌شده تا چه اندازه به ابعاد طراحی‌شده نزدیک است.

تلرانس (Tolerance)

محدوده قابل‌قبول اختلاف میان مقدار واقعی و مقدار طراحی‌شده است.

بنابراین حتی اگر یک دستگاه Layer Height بسیار کوچکی داشته باشد، عواملی مانند Shrinkage، شکل قطره، خرابی نازل، تغییرات پخت و هندسه قطعه همچنان می‌توانند بر دقت نهایی اثر بگذارند.

اگر بخواهیم فقط یک ویژگی را به‌عنوان نقطه قوت اصلی انتخاب کنیم، پاسخ صرفاً «دقت بالا» نیست.

قدرت واقعی Material Jetting در ترکیب دقت، کیفیت سطح، چندرنگی و چندماده‌ای بودن است.

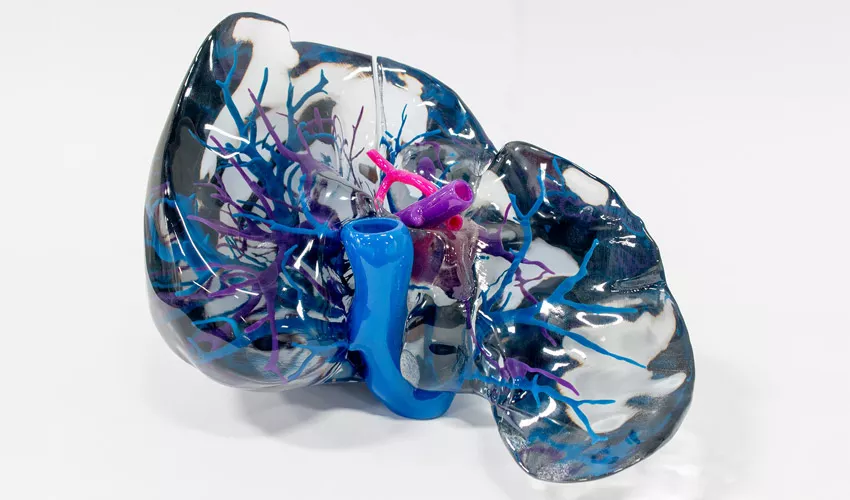

چاپ چندماده‌ای (Multi-Material Printing)

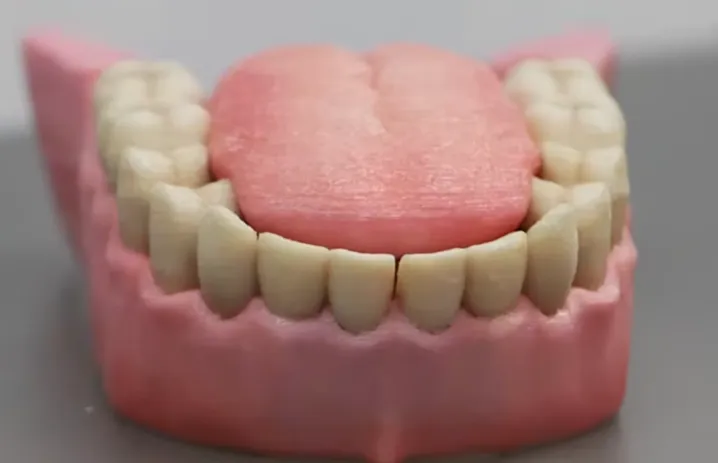

در چاپ چندماده‌ای، بخش‌های مختلف یک مدل می‌توانند از مواد متفاوت ساخته شوند.

برای مثال، ممکن است در یک نمونه:

• بخشی سخت و صلب باشد.
• بخشی انعطاف‌پذیر باشد.

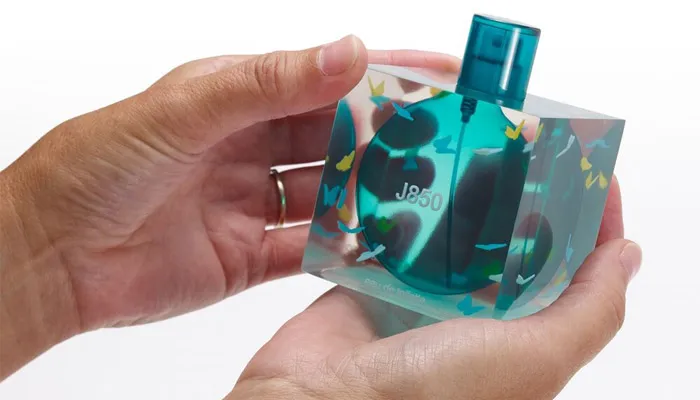

• بخش دیگری شفاف باشد.

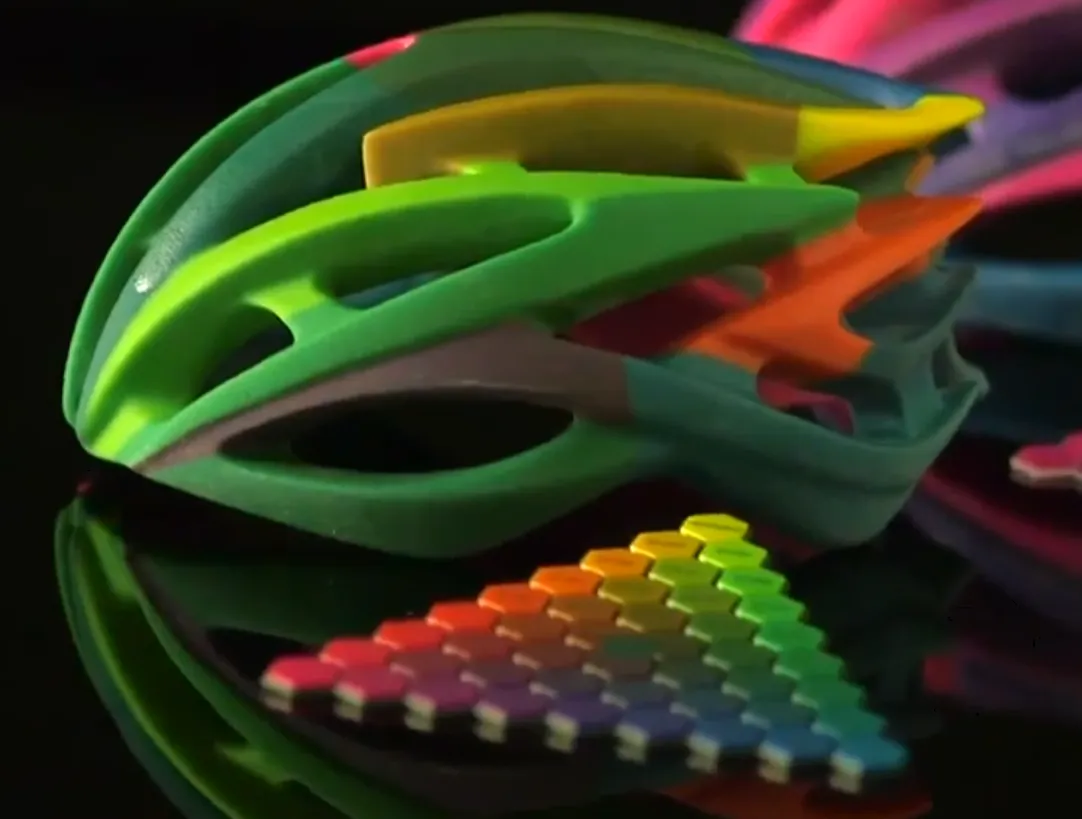

• نواحی مختلف رنگ متفاوت داشته باشند.

این قابلیت، Material Jetting را از بسیاری از فناوری‌های مرسوم چاپ سه‌بعدی متمایز می‌کند.

یکی از مفاهیم جذاب در Material Jetting، مواد دیجیتال (Digital Materials) است. در این روش، سیستم می‌تواند با ترکیب چند ماده پایه، ماده‌ای با خواص میانی ایجاد کند. برای مثال، به‌جای اینکه یک بخش فقط «سخت» یا فقط «نرم» باشد، می‌توان ماده‌ای با رفتار بین این دو ایجاد کرد.

این مفهوم به حوزه مواد دارای گرادیان عملکردی (Functionally Graded Materials) نزدیک می‌شود؛ یعنی خواص ماده می‌توانند به‌تدریج در بخش‌های مختلف قطعه تغییر کنند.

از دید مهندسی، این قابلیت بسیار مهم‌تر از صرفاً چاپ چند رنگ است؛ زیرا به‌معنای امکان توزیع خواص عملکردی در داخل یک قطعه است.

مواد قابل استفاده به معماری دستگاه و فناوری سازنده وابسته هستند، اما طبق بررسی‌ های 3dpref گروه‌هایی مانند موارد زیر را شامل میشوند:

• فوتوپلیمرهای صلب (Rigid Photopolymers)

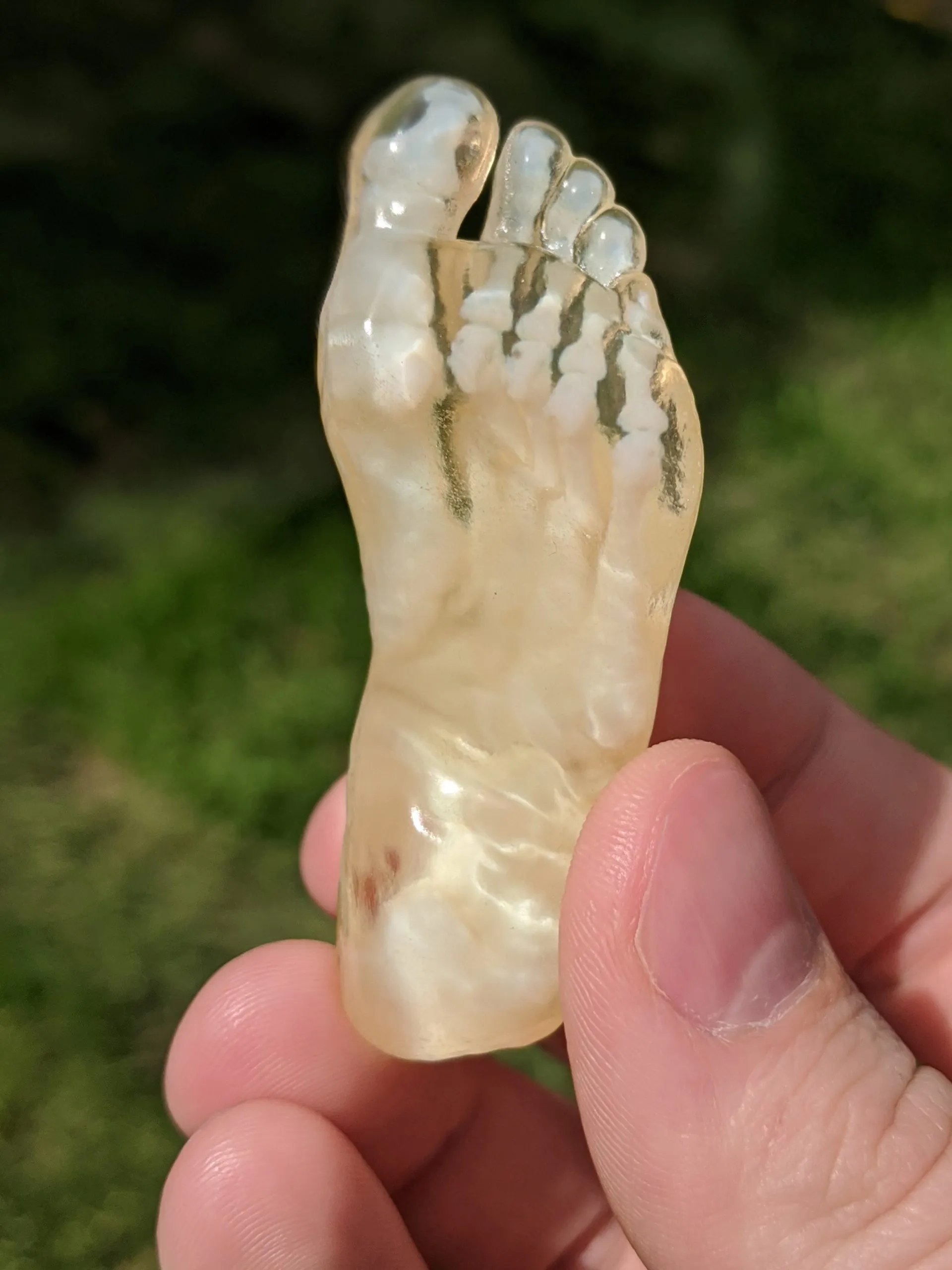

• مواد شفاف (Transparent Materials)
• مواد انعطاف‌پذیر (Flexible Materials)
• مواد شبیه ABS (ABS-like Materials)
• مواد شبیه پلی‌پروپیلن (Polypropylene-like Materials)
• مواد قابل ریخته‌گری (Castable Materials)
• برخی مواد زیست‌سازگار (Biocompatible Materials)

در سطح گسترده‌تر، مفهوم Material Jetting می‌تواند به مواد و معماری‌های دیگری مانند سیلیکون، مواد زیستی، فلزات یا سرامیک‌های قابل جت نیز مرتبط شود؛ البته همه این دسته‌ها الزاماً در یک دستگاه یا سیستم تجاری واحد در دسترس نیستند.

اینجا یکی از چالش‌های بنیادی این  فناوری آشکار می‌شود. برای اینکه یک ماده بتواند به‌طور پایدار از نازل جت شود، باید رفتار سیالی مناسبی داشته باشد. اما زمانی که بخواهیم خواص مکانیکی ماده را بهبود دهیم، ممکن است مجبور به استفاده از ترکیباتی با ویسکوزیته بیشتر یا اصطلاحا Filled Materials شویم. در نتیجه، میان عملکرد ماده و قابلیت جت‌شدن (Jettability) یک چالش شکل می‌گیرد.

به ‌صورت مفهومی:

بهبود خواص ماده ← افزایش پیچیدگی یا ویسکوزیته ← دشوارتر شدن جت‌کردن

این مسئله یکی از دلایلی است که توسعه مواد جدید برای Material Jetting را به یک چالش پژوهشی جدی تبدیل کرده است.

Material Jetting  در اصل یک فناوری بسیار دقیق برای مدیریت سیال است. سه ویژگی مهم در اینجا عبارت‌اند از:

ویسکوزیته (Viscosity)

ویسکوزیته بالا می‌تواند حرکت و پرتاب قطره را دشوارتر کند.

کشش سطحی (Surface Tension)

کشش سطحی روی نحوه تشکیل و جداشدن قطره اثر می‌گذارد.

پارامترهای بی‌بُعد (Dimensionless Numbers)

در تحلیل علمی فرایند، از پارامترهایی مانند عدد رینولدز (Reynolds Number)، عدد وبر (Weber Number) و عدد اهمزُرگه (Ohnesorge Number) برای تحلیل رفتار قطره استفاده می‌شود.

هدف نهایی این است که سیستم بتواند قطره‌ای تشکیل دهد که:

پایدار، تکرارپذیر و بدون Satellite Droplets باشد.

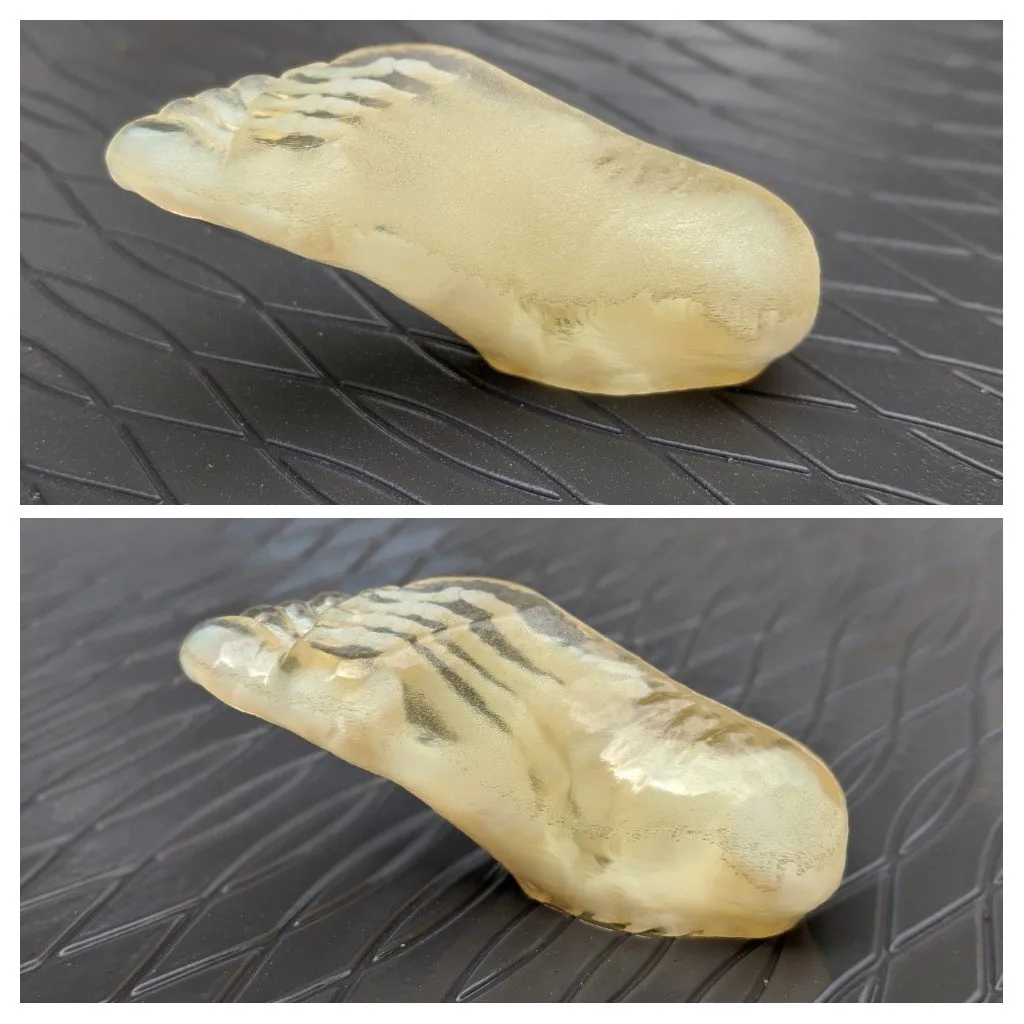

یکی از نقاط قوت Material Jetting کیفیت سطح اولیه است، اما در بسیاری از پروژه‌ها پس‌پردازش همچنان ضروری است.

مراحل ممکن است شامل موارد زیر باشند:

• حذف ساپورت (Support Removal)
• تمیزکاری (Cleaning)
• سنباده‌کاری (Sanding)
• پولیش (Polishing)
• رنگ‌آمیزی (Dyeing)
• آبکاری فلزی (Metal Plating)

انتخاب روش مناسب کاملاً به نوع قطعه و هدف نهایی بستگی دارد.

باوجود مزایای چشمگیر، این فناوری برای همه پروژه‌ها انتخاب مناسبی نیست.

هزینه بالا

هزینه دستگاه و ماده در بسیاری از سیستم‌ها بالا است. مواد مورد استفاده می‌توانند قیمت زیادی داشته باشند و مصرف ساپورت نیز هزینه نهایی را افزایش می‌دهد. بطوریکه، برای برخی رزین‌های Material Jetting بازه‌ای حدود 300 تا 1000 دلار به‌ازای هر کیلوگرم می باشد.

محدودیت خواص مکانیکی

بسیاری از مواد رایج Material Jetting، به ‌ویژه فوتوپلیمرهای مورد استفاده در سیستم‌های تجاری، در مقایسه با برخی ترموپلاستیک‌ها محدودیت‌هایی دارند. از جمله:

• شکنندگی
• خزش (Creep)
• مقاومت حرارتی محدود
• HDT محدود

بنابراین قطعه‌ای که از نظر ظاهری فوق‌العاده است، لزوماً بهترین گزینه برای یک کاربرد مکانیکی سنگین نیست.

مصرف زیاد ساپورت

ساپورت یکی از هزینه‌های مهم Material Jetting است. هرچه هندسه پیچیده‌تر و Orientation نامناسب‌تر باشد، مصرف ساپورت می‌تواند افزایش یابد.

پیچیدگی کنترل فرایند

پشت ظاهر ساده چاپ قطره‌ای، یک فرایند فیزیکی پیچیده قرار دارد. مواردی مانند:

ویسکوزیته، Waveform، تشکیل قطره، خرابی نازل، پخش قطره، پخت UV، جمع‌شدگی و ممانعت اکسیژن

می‌توانند روی نتیجه نهایی اثر بگذارند.

مهم‌ترین مزیت Material Jetting چیست؟

مهم‌ترین مزیت آن ترکیب دقت بالا، کیفیت سطح عالی، چاپ چندرنگ و قابلیت Multi-Material در یک فرایند است.

آیا Material Jetting به ساپورت نیاز دارد؟

بله. برای بسیاری از هندسه‌های پیچیده، استفاده از Support Material ضروری است. در بعضی سیستم‌ها این ساپورت قابلیت حل‌شدن دارد و پس از چاپ حذف می‌شود.

آیا Material Jetting از FDM دقیق‌تر است؟

از نظر قابلیت دستیابی به جزئیات بسیار ریز و کیفیت سطح، Material Jetting معمولاً در سطح بالاتری قرار می‌گیرد؛ اما این موضوع را نباید صرفاً با Layer Height مقایسه کرد، زیرا Accuracy و Tolerance به عوامل دیگری نیز وابسته هستند.

آیا Material Jetting برای قطعات مکانیکی مناسب است؟

بسته به ماده و کاربرد. برخی مواد تجاری MJ در مقایسه با ترموپلاستیک‌ها محدودیت‌هایی مانند شکنندگی، خزش و مقاومت حرارتی پایین‌تر دارند؛ بنابراین برای قطعات تحت بار یا دمای بالا باید با دقت انتخاب شود.

آیا Material Jetting آینده چاپ سه‌بعدی است؟

Material Jetting را نمی‌توان صرفاً یک نسخه دقیق‌تر از چاپ سه‌بعدی دانست. این فناوری یک رویکرد متفاوت به ساخت افزایشی ارائه می‌دهد؛ رویکردی که در آن قطره، ماده، رنگ و مکان قرارگیری به‌صورت دیجیتال کنترل می‌شوند. قدرت واقعی آن زمانی آشکار می‌شود که یک پروژه همزمان به جزئیات بسیار ظریف، سطح باکیفیت، رنگ، چند ماده و هندسه پیچیده نیاز داشته باشد. در طرف مقابل، هزینه بالا، مصرف ساپورت، محدودیت برخی مواد از نظر خواص مکانیکی و پیچیدگی فرایند هنوز موانع مهمی هستند.

بنابراین بهترین نگاه به Material Jetting این نیست که آن را «بهترین فناوری چاپ سه‌بعدی» بدانیم؛ بلکه باید آن را یک فناوری تخصصی برای مسئله‌هایی دانست که ارزش دقت، کیفیت و کنترل ماده از هزینه فرایند مهم‌تر است.

اگر در حال انتخاب فناوری چاپ سه‌بعدی - ساخت افزایشی برای یک محصول، Prototype یا پروژه صنعتی هستید، اولین سؤال نباید این باشد که «کدام چاپگر بهتر است؟»؛ سؤال درست این است که «کدام فرایند بهترین تطابق را با نیاز واقعی قطعه من دارد؟» و در بسیاری از پروژه‌های پیچیده، پاسخ این سؤال می‌تواند Material Jetting باشد.
